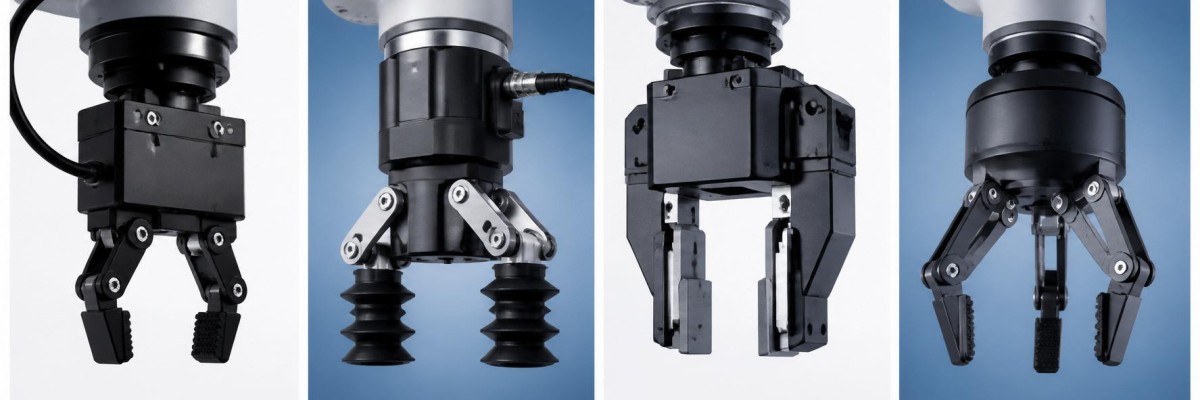

W nowoczesnych systemach automatyki przemysłowej – zwłaszcza w robotach typu Delta, chwytakach pneumatycznych (EOAT) oraz szybkich liniach montażowych – kluczowym parametrem jest masa elementów ruchomych. Im cięższe jest ramię robota lub chwytak, tym większa jest jego bezwładność.
SIŁA BEZWŁADNOŚCI
F = m * a (Masa decyduje!)
Większa masa (m) -> Większe siły niszczące serwomotory -> Wolniejszy cykl produkcyjny
Tradycyjnie inżynierowie radzili sobie z tym problemem, projektując te elementy z aluminium (np. stopów AW-2017A lub AW-6082). Jednak obróbka CNC aluminium wiąże się z trzema poważnymi barierami:
Wysoka cena: Bloki aluminium są drogie, a w procesie frezowania nawet do 70-80% materiału zamienia się w bezużyteczny wiór, za który klient płaci.
Ograniczenia geometryczne: Wykonanie wewnętrznej redukcji masy (np. struktur plastra miodu wewnątrz metalu) jest frezem mechanicznym niewykonalne lub ekstremalnie kosztowne.
Czas realizacji: Oczekiwanie na wolne okno produkcyjne w narzędziowni CNC trwa od kilku dni do kilku tygodni.
Technologia druku 3D pozwala dziś na tzw. Metal Replacement – czyli pełne zastąpienie komponentów aluminiowych elementami addytywnymi. Królem tej dyscypliny jest PA12-CF.
Zróbmy twarde, inżynieryjne porównanie parametrów PA12-CF z popularnym aluminium konstrukcyjnym:
| Parametr | Aluminium (AW-6082) | PA12-CF | Korzyść dla konstrukcji |
|---|---|---|---|
| Gęstość (Masa) | ∼2.70 g/cm3 | ∼1.25 g/cm3 | Ponad 50% lżejszy detal! |
| Wytrzymałość na rozciąganie | ∼310 MPa | ∼125 MPa | Wystarczająca dla 90% aplikacji chwytaków |
| Moduł Younga (Sztywność) | ∼70 GPa | ∼12.5 GPa | Ekstremalna sztywność dzięki włóknom węglowym |
| Odporność termiczna (HDT) | Stabilne do wysokich temp. | nawet do 160°C | Bezpieczna praca w trudnych warunkach |
Włókna węglowe osadzone w matrycy nylonowej (PA12) działają jak mikroskopijne zbrojenie. Materiał charakteryzuje się wyjątkową stabilnością wymiarową, nie wykazuje skurczu i posiada bardzo niski współczynnik tarcia. Co najważniejsze, do jego prawidłowego przetwórstwa używamy zaawansowanych maszyn przemysłowych, które dzięki stabilności parametrów druku gwarantują idealne spajanie warstw (eliminację anizotropii) i uwalniają pełne spektrum wytrzymałościowe materiału.
Zastosowanie ramienia chwytaka wydrukowanego z PA12-CF na platformie InstaPart.pl zamiast frezowanego odpowiednika z aluminium przynosi natychmiastowe profity operacyjne.
Dzięki technologii druku FDM, wnętrze elementu może ale nie musi być lite! Nasze algorytmy optymalizacji detalu generują wewnątrz elementu odpowiednią strukturę przestrzenną, zachowując sztywność zewnętrznych ścianek. W efekcie:
Masa chwytaka spada nawet o 65% w porównaniu do wersji aluminiowej.
Zmniejszenie masy ramienia pozwala robotowi pracować z przyspieszeniem większym o 18%, co bezpośrednio skraca czas pojedynczego cyklu pakowania.
Mniejsze obciążenie dynamiczne wydłuża żywotność przekładni i serwomotorów robota, redukując koszty jego konserwacji nawet o 30% w skali roku!
Szukasz oszczędności na liniach produkcyjnych? Zamień drogie i ciężkie detale aluminiowe na ultra-wytrzymałe kompozyty węglowe. Nasz zespół inżynierski przeanalizuje Twój model CAD pod kątem zamiany materiałowej i zaproponuje odpowiedni kompozyt.
Zgłoś detal do darmowej weryfikacji i zacznij obniżać koszty produkcji z InstaPart.pl!
